電力電纜的命名方法以及組成

電力電纜的命名

電力電纜產品命名用型號、規格和標準編號表示，而電纜產品型號一般由絕緣、導體、護層的代號構成，因電纜種類不同型號的構成有所區別；規格由額定電壓、芯數、標稱截面構成，以字母和數字為代號組合表示。

額定電壓110kV及以上交聯聚乙烯絕緣電力電纜命名方法：

（1）產品型號依次由絕緣、導體、金屬套、非金屬外護套或通用外護層以及阻水結構的代號構成。

（2）各部分代號及含義見表1−1。

舉例：（1）額定電壓64/110kV，單芯，銅導體標稱截面積630mm2，交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套電力電纜，表示為：YJLW02 64/110 1×630。

（2）額定電壓64/110kV，單芯，銅導體標稱截面積800mm2，交聯聚乙烯絕緣鉛套聚乙烯護套縱向阻水電力電纜，表示為：YJQ03−Z 64/110 1×800。

電力電纜的組成

電纜包括電纜本體、附件、附屬設備、附屬設施及電纜通道。

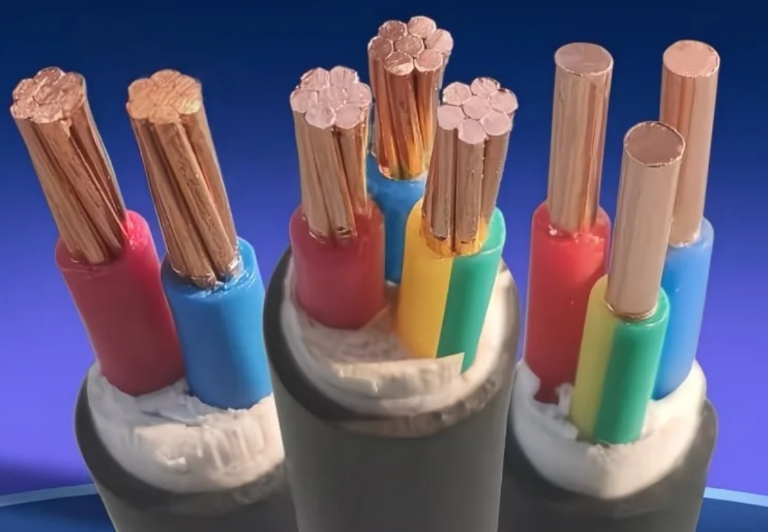

電纜本體：指除去電纜接頭和終端等附件以外的電纜線段部分。電纜本體的基本構造為導體、絕緣層、屏蔽層和保護層四大部分
